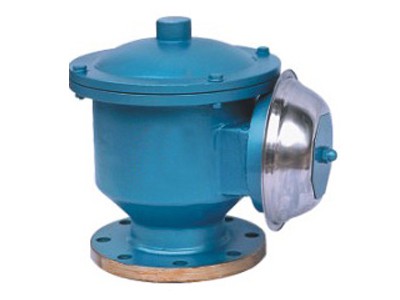

GFQ-1全天候呼吸阀

全天候呼吸阀概述：
GFQ-1型呼吸阀用于油及液体罐上,来扫除罐内的正压和负压气体,使罐内液体进出便利.如罐体上不装呼吸阀罐内的液体进出有必定的妨碍,

很可能呈现罐体变型和振荡,该商品设计合理,布局简略,运用便利;是储罐的必备商品,不行短少。

全天候呼吸阀功能及特色：
•  新式全天候呼吸阀壳体选用铸铁、铸钢和铝合金，耐腐蚀性好；
•  阀盘选用四氟资料，耐低温，防冻功能好；
•  布局简略，易维修，安全便利；
•  新式全天候呼吸阀功能完全符合石油工业部规范 SY7511-87 规则。

全天候呼吸阀适用范围：
•  新式全天候呼吸阀适用于贮存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、火油、轻柴油、机油、

原油等油品及性质一样的化工商品储罐。
•  可与新式波纹阻火器配套运用。

全天候呼吸阀运用说明：
呼吸阀装置在储罐顶部，是处理罐内正压，负压的气体，使罐内的液体进出没有遭到阻止，当外液体输入罐内时有很多的气体往外呼（称正压）。

如罐内液体往外输出时罐内有必要从外空气吸进罐内（称负压）。如停止工作时呼吸阀主动封闭不会把罐内液气往外走漏，使罐内的液体质量得到了有利的保证。

全天候呼吸阀保护与养护：
•  为了呼吸阀运用安全，在运用前先查看导杆和阀盘是不是灵敏。
•  此阀要定时（ 6 个月内）查看通气口正、负阀盘是不是灵敏，阀盘接触面有无损坏，如有损坏应立即维修。 •  维修结束后，一切正常可从头运用。

首要技术参数：A级正压355Pa (36毫米水柱)负压295Pa (30毫米水柱)B级正压980Pa (100毫米水柱)负压295Pa (30毫米水柱)C级正压1765Pa (180毫米水柱)负压295Pa (30毫米水柱) 零部件资料：阀体资料碳钢WCB、不锈钢304、316、铝合金正压阀盘资料不锈钢304、316、铝合金负压阀盘资料不锈钢304、316、四氟PTFE环境温度 ℃-30~60国标法兰衔接外形尺度： GB、JB规范装置尺度（毫米）D1DD3HM-hDN25701001151804×10DN501101401602554×12DN801501852132604×16DN1001702052652904×16DN1502252603053308×16DN2002803153553508×16DN25033537042040012×16美标法兰衔接外形尺度：ANSI、API、ASME   可供JIS规范规范装置尺度（mm）D1DD3HM-h1"79.51081151804×152"120.51521602554×193"152.51902132604×194"190.52292652908×196"241.52543053308×228"298.53433553508×2210"36240642040012×25
