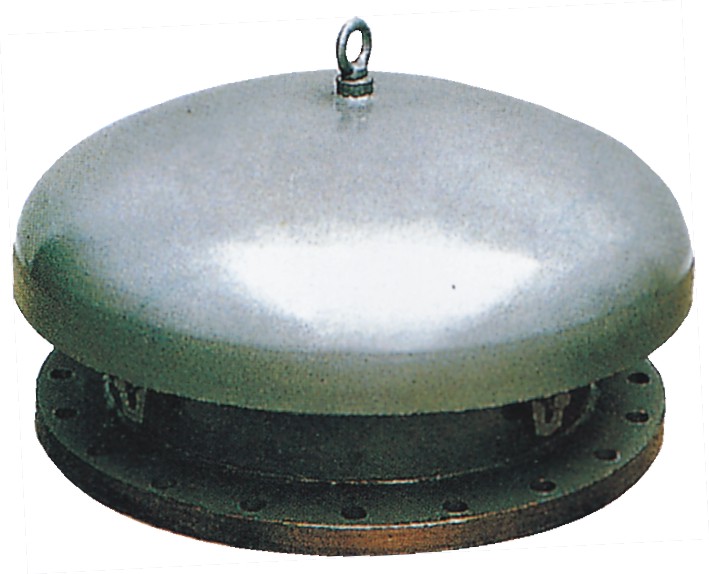

ZHXRK500、ZHXRK600阻火呼吸人孔

ZHXRK500、ZHXRK600型阻火呼吸人孔主要用途:

　　阻火呼吸人孔是我厂根据市场需求，参考国内外先进技术资料研制而成。是安装在石油、化工等物料储罐上的安全应急通风装置，

通常与阻火呼吸阀配套使用，既能避免因意外原因造成罐内急剧超压或真空时，损坏储罐而发生的事故；又能起到安全阻火作用。

是目前国内保护储罐安全的理想装置，产品填补了国内空白。
　　产品采用全天候密封结构，以配重来调节吸入阀瓣和泄压盖的开闭，以不锈钢波纹带为阻火层，来阻止火焰的通过，并设双抽屉口，

为清洗更换阻火层提供了方便，缩短了时间。总之，该产品具有定压排放、定压吸入、工闭灵活、安全阻火、结构紧凑、密封性能好、

安全可靠等优点。

主要技术参数

　1、操作压力 正压：+1765Pa(180mmH2O) 负压：-392Pa(-40mmH2O)
　2、阻火等级：BS 5501：ⅡA级标准化 3、使用温度：+60℃ ～-30℃
　4、适用范围：特别适用于贮存物料以氮气封顶的拱顶常压罐。

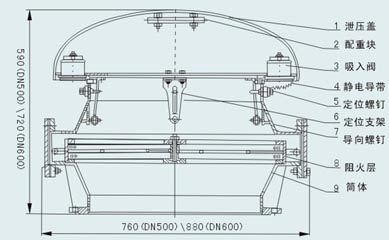

                  结构示意图

工作原理

　　在阻火呼吸阀正常工作情况下，阻火呼吸人孔基本保持密封状态，储罐处于正常压力。

当呼吸阀正常工作满足不了因意外原因造成储罐急剧超压时，呼吸人孔的泄压盖自动顶开，进行紧急泄压，使罐内压力保持正常；

当罐内压力急剧减压或超真空时，吸入阀便开启急剧吸入大气，

维护罐内正常压力；当吸入大气带有火花、火焰 时，阻火层起到“器壁效应”的作用来阻止火焰的通过，以保护储罐的安全。

主体材料

代号材料牌号相应牌号代号材料牌号相应牌号Ⅰ20CS20Ⅳ0Cr18Ni11TiSS321Ⅱ0Cr19Ni9SS304Ⅴ0Cr17Ni2Mo2SS316Ⅲ00Cr19Ni11SS304LⅥ00Cr17NI14Mo2SS16L
