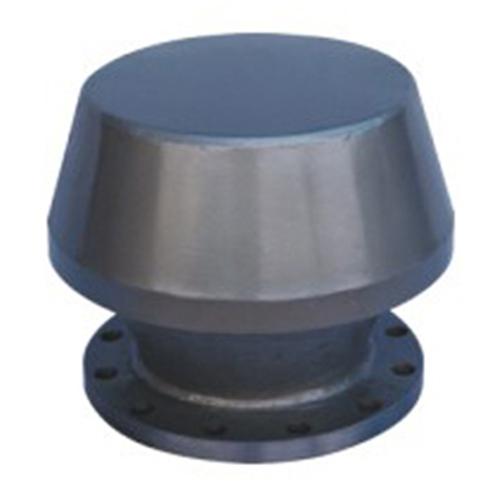

盖特威阀门GHF-1防火呼吸阀产品详情
GHF-1型防火呼吸阀主要用途:
防火呼吸阀是装于油罐顶部，起减少罐内油品的蒸发损耗与控制罐内压力及防火安全作用。
操作压力
正压：＋180mm水柱负压：－30mm水柱
安装
将油罐顶呼吸阀①(如图示，下同)取下，然后将挡板②折叠从接合管③送入罐④内展平,
而后将固定板盘置于接合管法兰的中心位置,把静电接地线⑤垫圈压在呼吸阀连接螺栓下方,然后将呼吸阀重新安装好即可。
1、呼吸阀挡板吊装于呼吸阀与油罐的接合管下方，以减少大呼吸过程中油气外溢的损失。
2、订货时请指明名称、规格、图号。罐顶接合管实际高度n。
主要外形与法兰连接尺寸
规格 | 图号 | 重 量 | 安装尺寸（毫米） | |
( Kg/台） | A | B | ||
DN80 | Fc1-80-00 | ≈2 | Ø198 | n＋常数 |
DN100 | Fc1-100-00 | ≈3 | Ø228 | n＋常数 |
DN150 | Fc1-150-00 | ≈5 | Ø318 | n＋常数 |
DN200 | Fc1-200-00 | ≈8 | Ø438 | n＋常数 |
DN250 | Fc1-250-00 | ≈11 | Ø546 | n＋常数 |
