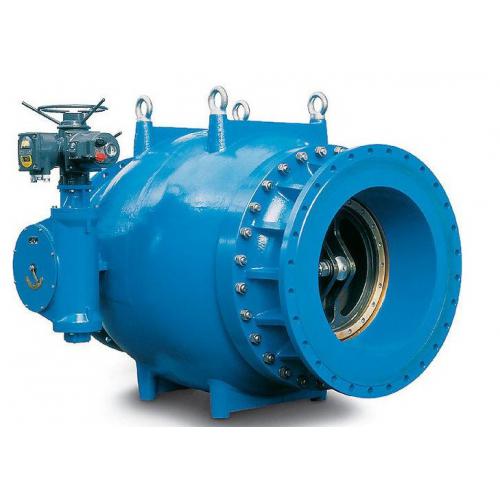

部件代号 |
部件名称 |
部件材质 |
部件特性 |
 |
|
1 |
阀杆 |
不锈钢 |
阀杆左右被阀体固定支撑。 | |
|
2 |
曲柄 |
不锈钢 |
坚固，关闭过程中先快后慢。 | |
|
3 |
导轨 |
铜合金 |
活塞被导轨全程引导 | |
|
4 |
连杆 |
不锈钢 |
||
|
5 |
活塞 |
不锈钢 |
操作力距小。在调节过程中“O”型环无磨损。只有在关闭过程中才有微小磨损。 | |
|
6a |
扇叶 |
不锈钢 |
将气泡导向管道中央。无气蚀。 | |
|
7b |
鼠笼叶 |
不锈钢 |
引导介质水对撞消能。无气蚀。 | |
|
8 |
“O” |
丁晴橡胶或三元乙丙橡胶 |
"O"型环固定在压力区 |
|
| 一、解决气蚀问题 |
|
 |
|
 |
|
Ｃ. 实列 |
| 给出操作条件 |
| 上游压力 P1 =22bar |
| 下游压力 P1 =10bar |
| 流量 =130m3/h |
| 流量 =900m3/h |
| 流量 =1400m3/h |
| 选择结果 |
| 鼠笼式， DN300 |
| 二、具有线性调节特性 |  |
| 三、流体在流线性阀体内无紊流现象，故无震动。 | |
| 全开时的压头损失： | |
| △P=K·（ρ/2）·V2 | |
| 公式中：△P为压头损失, | |
| 单位Pa91Kg/cm2=10∧5Pa） | |
| V为流速，单位m/s | |
| K为压损系数 | |
| ρ为密度，单位Kg/m∧3 | |
| 2、口径、压力等级介质、温度 | |
| 口径：DN100-2000 | |
| 压力等级Pn10.Pn16.Pn25.Pn40.Pn64.Pn100 | |
| 介质：水、空气、天然气、煤气、蒸汽。 | |
| 温度：正常-10℃~135℃高温根据要求。 |
|
DN |
扇叶式 |
鼠笼式 |
DN |
PN10.16.25 |
PN40.64 | |
|
100 |
1.6 |
2.0 |
100 |
325 |
400 | |
|
125 |
3.0 |
6.6 |
125 |
325 |
400 | |
|
150 |
2.7 |
7.1 |
150 |
350 |
450 | |
|
200 |
2.0 |
6.2 |
200 |
400 |
550 | |
|
250 |
2.1 |
9.2 |
250 |
500 |
650 | |
|
300 |
2.2 |
6.9 |
300 |
600 |
750 | |
|
350 |
1.5 |
6.5 |
350 |
700 |
850 | |
|
400 |
1.5 |
6.5 |
400 |
800 |
950 | |
|
450 |
1.5 |
6.5 |
450 |
900 |
1000 | |
|
500 |
1.5 |
6.5 |
500 |
1000 |
1150 | |
|
600 |
1.5 |
6.5 |
600 |
1200 |
1350 | |
|
700 |
1.5 |
6.5 |
700 |
1400 |
1350 | |
|
800 |
1.4 |
6.5 |
800 |
1600 |
||
|
900 |
1.4 |
6.5 |
900 |
1800 |
||
|
1000 |
1.3 |
6.5 |
1000 |
2000 |
||
|
1200 |
1.1 |
6.5 |
1200 |
2400 |
||
|
1400 |
1.1 |
6.5 |
1400 |
2800 |
||
|
1500 |
1.1 |
6.5 |
1500 |
3000 |
||
|
更大口径根据要求设计 | ||||||
 |
|
|
| 作放空阀时，如直接排空，应加强法兰；如不直接排空，应在下游提供一吸气口。 |
 |
 |
 |
 |
