结构特点及用途

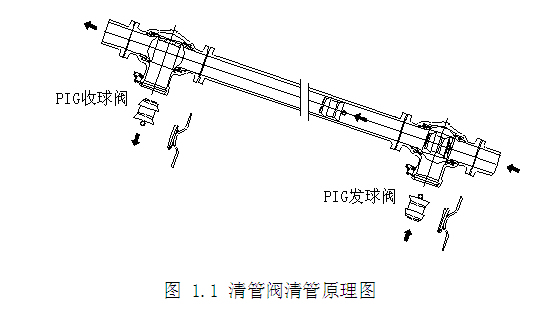

1、一阀多用：是一种作为清管器发射和接收装置的新型阀门，它同时也具有通用两位式截断球的功能。
2、操作省力：球体被支撑在阀体与阀盖之间，并衬以具有良好自润滑性能和减磨性能的铜合金滑动轴承，球体与阀座的作用力得到精确的控制。阀杆不受球体推力作用，阀杆转动灵活。
3、快开盲板：盲板与阀体间采用牙嵌式配合，操作方便，较大尺寸阀门的快开盲板是与固定在阀体上的摇臂铰链相接的，因此即便是很大尺寸阀门快开盲板的拆卸和安装都很轻松快捷。
4、耐火结构：访止由于骤热和火灾的出现，使弹性密封圈烧损后，球体和阀座形成金属与金属的密封。阀体与阀间以及阀杆部位都设置耐高温的石墨垫片，保证高温密封可靠性。耐火试验符合API6FA和AIP607标准要求。
5、防静电结构：为防止由于球体及阀杆与介质或密封圈磨擦而产生静电，在阀杆与球体及阀杆与阀体之间设置导静电弹簧和触头，使静电通过管路导入地下，保证系统安全。
6、联锁结构：放空阀与快开盲板锁定联锁，在放空阀没开打泄压之前，不能打开盲板。保证了操作的安全。
7、辅助密封设置：本阀设置有辅助的阀座紧急密封系统，一旦密封受损或出出错紧急情况不能密封时，通过辅助密封系统向密封面注射相应的密封剂即可修复密封面，达到紧急密封。当输送的介质不洁或含有少量颗粒时，为保护密封面的可靠性，还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
8、清洗：阀体设置注水阀，当输送有毒介质时通过带有一个喷头的注水阀冲洗阀门体腔，通过排污阀放到污水罐。
9、广泛适用于，石油、化工、、油品、蒸气、天然气、水等介质。
执行标准
1、设计和制造：ANSI B16.34;PDI6D。
2、检验和试验：GB/T13927－1993；API598。
3、法兰连接：JB/T79.1~2－1994；ANSI B16.5。
主要零件材料
|
阀体、阀盖 |
GB |
WCB |
ZG1Cr18Ni9Ti |
|
ASTM |
A216、WCB |
CF8 | |
|
球体 |
GB |
2Cr13 |
1Cr18Ni9Ti/表面特殊处理 |
|
ASTM |
420 |
304+HF | |
|
阀座 |
GB |
1Cr18Ni9Ti+PTFE |
1Cr18Ni9Ti+PTFE |
|
ASTM |
304+PTFE |
304+PTFE | |
|
上、下轴 |
GB |
2Cr13 |
1Cr18Ni9Ti |
|
ASTM |
420 |
304 | |
|
填料 |
GB |
PTFE |
PTFE |
|
ASTM |
PTFE |
PTFE | |
|
螺栓 |
GB |
35 |
0Cr18Ni9 |
|
ASTM |
A193 B7 |
A320－B8 | |
|
螺母 |
GB |
45 |
0Cr18Ni9 |
|
ASTM |
A194 |
A194－8 |

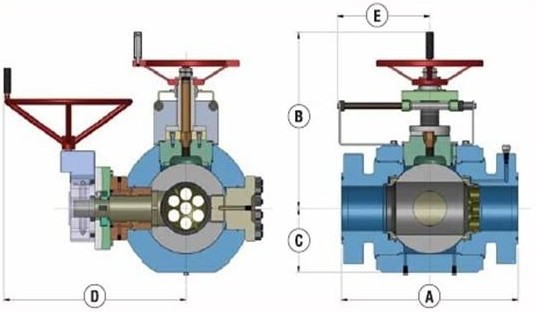

主要连接尺寸
|
公称压力PN |
公称通径DN |
尺寸（mm） | ||||||||
|
L |
D |
K |
d |
Y |
b |
z-do |
H |
H1 | ||
|
1.6MP |
100 |
750 |
220 |
180 |
155 |
－ |
20 |
8-φ18 |
410 |
290 |
|
150 |
850 |
285 |
240 |
210 |
－ |
24 |
8-φ23 |
480 |
350 | |
|
200 |
914 |
340 |
295 |
265 |
－ |
26 |
12-φ23 |
540 |
420 | |
|
250 |
1092 |
405 |
355 |
320 |
－ |
30 |
12-φ25 |
610 |
480 | |
|
300 |
1200 |
460 |
410 |
375 |
－ |
30 |
12-φ25 |
700 |
540 | |
|
350 |
1614 |
520 |
470 |
435 |
－ |
34 |
16-φ25 |
820 |
610 | |
|
400 |
1928 |
580 |
525 |
485 |
－ |
36 |
16-φ30 |
940 |
670 | |
|
500 |
2250 |
715 |
650 |
608 |
－ |
44 |
20-φ34 |
1160 |
810 | |
|
2.5MPa |
100 |
750 |
230 |
190 |
160 |
－ |
24 |
8-φ23 |
410 |
290 |
|
150 |
850 |
300 |
250 |
218 |
－ |
30 |
8-φ25 |
480 |
350 | |
|
200 |
914 |
360 |
310 |
278 |
－ |
34 |
12-φ25 |
540 |
420 | |
|
250 |
1092 |
425 |
370 |
332 |
－ |
36 |
12-φ30 |
610 |
480 | |
|
300 |
1200 |
485 |
430 |
390 |
－ |
40 |
16-φ30 |
700 |
540 | |
|
350 |
1614 |
555 |
490 |
448 |
－ |
44 |
16-φ34 |
820 |
610 | |
|
400 |
1928 |
620 |
550 |
505 |
－ |
48 |
16-φ34 |
940 |
670 | |
|
500 |
2250 |
730 |
660 |
610 |
－ |
52 |
20-φ41 |
1160 |
810 | |
|
4.0MPa |
100 |
750 |
235 |
190 |
160 |
150 |
24 |
8-φ23 |
410 |
290 |
|
150 |
850 |
300 |
250 |
218 |
204 |
30 |
8-φ25 |
480 |
350 | |
|
200 |
914 |
375 |
320 |
282 |
260 |
38 |
12-φ30 |
540 |
420 | |
|
250 |
1092 |
450 |
385 |
345 |
313 |
42 |
12-φ34 |
610 |
480 | |
|
300 |
1200 |
515 |
450 |
408 |
364 |
46 |
16-φ34 |
700 |
540 | |
|
350 |
1614 |
580 |
510 |
465 |
422 |
52 |
16-φ34 |
820 |
610 | |
|
400 |
1928 |
660 |
585 |
535 |
474 |
58 |
16-φ41 |
940 |
670 | |
|
500 |
2250 |
755 |
670 |
612 |
576 |
62 |
20-φ48 |
1160 |
810 | |
主要连接尺寸
|
公称压力PN |
公称通径DN |
尺寸（mm） | ||||||||
|
L |
D |
K |
d |
Y |
b |
z-do |
H |
H1 | ||
|
Class 150 |
4 |
750 |
229 |
190.5 |
157 |
－ |
24 |
8－φ19 |
410 |
290 |
|
6 |
850 |
279 |
241.5 |
216 |
－ |
26 |
8－φ22 |
480 |
350 | |
|
8 |
914 |
343 |
298.5 |
270 |
－ |
29 |
8－φ22 |
540 |
420 | |
|
10 |
1092 |
406 |
362 |
324 |
－ |
31 |
12－φ25 |
610 |
480 | |
|
12 |
1200 |
483 |
432 |
381 |
－ |
32 |
12－φ25 |
700 |
540 | |
|
14 |
1614 |
533 |
476 |
413 |
－ |
35 |
12－φ29 |
820 |
610 | |
|
16 |
1928 |
597 |
540 |
470 |
－ |
37 |
16－φ29 |
940 |
670 | |
|
20 |
2250 |
699 |
635 |
584 |
－ |
43 |
20－φ32 |
1160 |
810 | |
|
Class 300 |
4 |
750 |
254 |
200 |
157 |
－ |
32 |
8－φ22 |
410 |
290 |
|
6 |
850 |
318 |
270 |
216 |
－ |
37 |
12－φ22 |
480 |
350 | |
|
8 |
914 |
381 |
330 |
270 |
－ |
42 |
12－φ25 |
540 |
420 | |
|
10 |
1092 |
445 |
387.5 |
324 |
－ |
48 |
16－φ29 |
610 |
480 | |
|
12 |
1200 |
521 |
451 |
381 |
－ |
51 |
16－φ32 |
700 |
540 | |
|
14 |
1614 |
584 |
514.5 |
413 |
－ |
54 |
20－φ32 |
820 |
610 | |
|
16 |
1928 |
648 |
571.5 |
470 |
－ |
58 |
20－φ35 |
940 |
670 | |
|
20 |
2250 |
775 |
686 |
584 |
－ |
64 |
24－φ35 |
1160 |
810 | |
