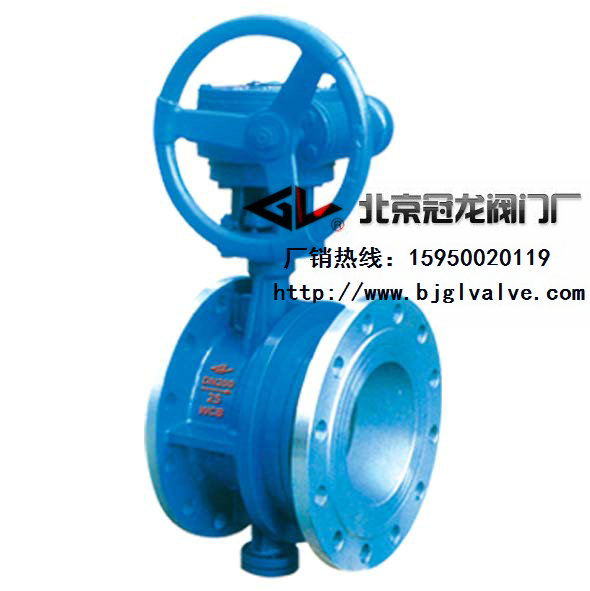

SD343H法兰伸缩蝶阀

SD343H蜗轮传动法兰式弹性蝶阀的详细资料：

一、SD343H蜗轮传动法兰式弹性蝶阀用处及特色；
弹性蝶阀适用于温度 ≤ 80 ℃ ，公称压力 ≤ 1．6MPa的食物、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调理流量和截流介质的效果，具有抵偿管道热胀冷缩的功用。

二、SD343H蜗轮传动法兰式弹性蝶阀技能图像：

三、SD343H蜗轮传动法兰式弹性蝶阀衔接尺度：

公称通径 DN		外形尺度(参考值)							法兰尺度和螺栓孔尺度(规范值)
公称通径 DN		H	H1	描绘最大长度	描绘最小长度	描绘长度 L	A	B	O．6MPa				1．OMPa				1.6MPa
毫米	英寸	H	H1	描绘最大长度	描绘最小长度	描绘长度 L	A	B	D	D1	D2	n．d	D	D1	D2	n．d	D	D1	D2	n-d
50	2	80	309	169	142	150	180	200	140	110	88	4.14	165	125	99	4-18	165	125	99	4-18
65	21/2	95	337	186	159	170	180	200	160	130	108	4.14	185	145	118	4-18	185	145	118	4-18
80	3	98	347	194	167	180	180	200	190	150	124	4.18	200	160	132	8-18	200	160	132	8-18
100	4	114	373	219	188	190	180	200	210	170	144	4.18	220	180	156	8-18	220	180	156	8-18
125	5	128	405	225	195	200	180	200	240	200	174	8.18	250	210	184	8-18	250	210	184	8-18
150	6	139	440	240	205	210	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	174	612	259	219	230	400	425	320	280	254	8-8	340	295	266	8-22	340	295	266	12-22
250	10	215	693	384	239	250	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	245	747	309	259	270	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12.26
350	14	270	802	328	275	290	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	305	991	347	287	310	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	325	1037	378	318	330	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	360	1127	399	339	350	535	580	645	600	568	16-22	670	620	582	20-26	715	650	609	20-33
600	24	445	1377	430	362	390	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	505	1496	469	399	430	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	560	1584	529	454	470	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	630	1676	569	494	510	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	680	1760	608	534	550	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	795	2018	720	614	630	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	900	2363	747	665	710	1000	925	1620	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	1100	2723	850	745	790	1000	925	1820	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	1124	2844	920	820	870	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	1292	3127	1010	900	950	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

四、SD343H蜗轮传动法兰式弹性蝶阀设备运用注意事项：

1、弹性蝶阀在设备前有必要平放，切勿随意磕碰。
2、弹性蝶阀出厂时布局长度为最小长度，设备时，拉至设备长度(即描绘长度)。
3、当管道问长度超越弹性阀设备长度时，请调整管道距离，切勿强行拉弹性阀，避免损坏弹性阀。
4、弹性蝶阀可在恣意方位设备，做温度抵偿用时，在管道设备完成后，需沿管道轴线方向两头加支架，避免弹性阀弹性管拉出
(见图1)，支架的支承力按下列公式核算，运行时禁止将支架卸掉。
F>π/4三PS·DN·(kgf)
式中： PS-管道实验压力，DN-管道直径
5、弹性蝶阀不做温度抵偿时，只做设备替换、修理阀门便利用时，可用通螺栓限位，对称夹紧弹性蝶阀以避免弹性管拉出(见图 2)，损坏弹性蝶阀及管道设备或建筑物。螺栓直径可依照法兰螺栓直径，其螺栓强度和接受实验压力及管道拉力，按上公式进行核算，运行时限位螺栓晋禁止卸掉 (螺栓另配)
6、管道施工现场禁止随意拆开崩溃弹性蝶阀。
7、本弹性蝶阀，加工精密，合作紧密，请勿在现场随意重复拉长压短弹性蝶阀。管道设备时，需求弹性阀两头管道有必要同心，管道上的两法兰面需求平行。
8、法兰固定螺栓应对称紧固，请勿单边强行紧固法兰固定螺栓。
9、弹性管设备在阀门后。
10、弹性阀弹性有些

五、SD343H蜗轮传动法兰式弹性蝶阀订货阐明：

订货须知

1、①商品名称与类型②公称直径③阀体原料④公称压力⑤运用介质⑥衔接方法⑦运用温度⑧驱动方法⑨密封方式⑩是不是带附件以便咱们的为您正确选型。

2、如有特殊需求时请在订货商品时注明

3、若已经由描绘单位选定的类型，请按类型直接向我司销售部订货。

4、当运用的场合非常重要或环境比较复杂时,请您尽量供给描绘图。

欢迎您拜访咱们的网站【http://www.bjglvalve.com】,如有任何疑问.您可以致电给咱们,咱们一定会不遗余力为您供给优质的效劳。电话：0512-88981668
