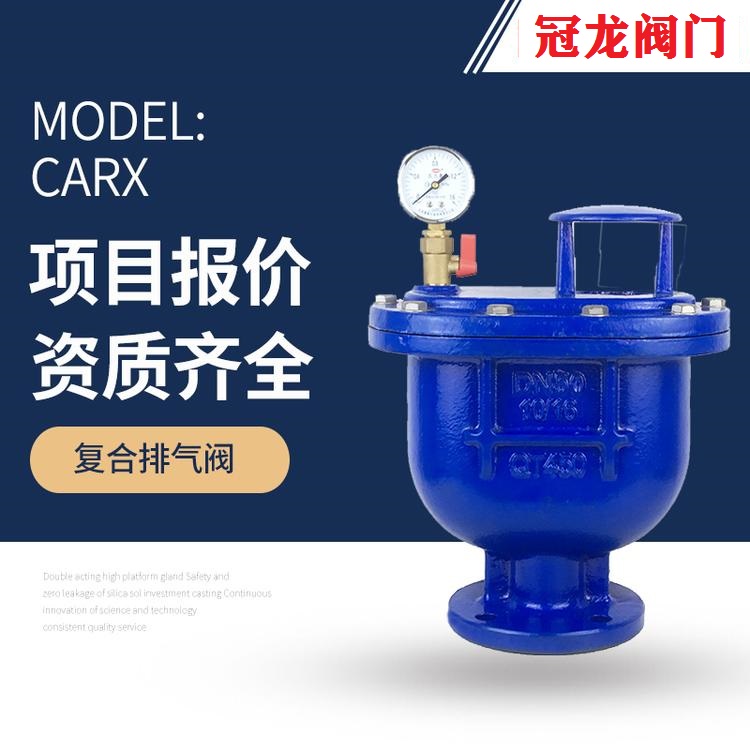

| 产品称号： | 复合式主动排气阀 | 产品型号： | CARX |
| 公称通径： | DN15～DN200 | 结构形式： | 浮球式 |
| 公称压力： | 1.6MPa-2.5MPa | 连接方法： | 法兰式 |
| 适用温度： | -29ºC～+80ºC | 驱动方法： | 主动 |
| 阀体原料： | 铸铁、铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 给排水、清水等 | 生产厂家： | 北京冠龙阀门厂 |
产品阐明
CARX复合式主动排气阀用于管路上的最高点或有闭气的当地，扫除管内的气体来疏通管道，达到正常作业，如不装排气阀，管内流动的液体发生动热引起气体，构成短路，使管道出水容量达不到要求，其次，管道工作时呈现停电、停泵管道会呈现负压力，而会引起管道振动或决裂，排（吸）气阀就敏捷把空气吸入管内，防止管道振动或决裂。本阀装设于泵埔出口处或送配水管线中，用以很多扫除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦呈现负压时，此阀能敏捷吸入空气，以保管线因负压所发生损坏。.
作业原理
当管内开端灌水时，塞头停留在敞开方位，进行很多排气，当空气排完时，阀内积水浮球被浮起，传动塞头至关闭方位，中止很多排气；当管内水正常输送时，如有少数空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此刻空气则由小孔排出。当抽水机中止，管内水流空时，或遇管内发生负压时，此刻塞头敞开，吸入空气保证管线安全。
首要零部件
| 序号 | 称号 | 原料 |
| 1 | 阀体 | HT200 |
| 2 | 阀盖 | HT200 |
| 3 | 浮球 | SUS 304 |
| 4 | 杠杆架 | 铸铜ZH59 |
| 5 | 杆 | 铸铜ZH59 |
| 6 | 塞头 | 丁睛橡胶NBR |
每小时排气量表
| 规格DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 立方米/小时 | 2-88 | 85-352 | 22-904 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-22608 |

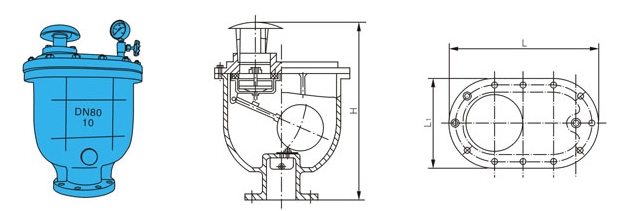

外形结构图
首要外形尺度
| 公称通径DN(mm) | 尺度(mm) | ||||
| L | L1 | H | Z | d | |
| 15 | 280 | 176 | 330 | -- | -- |
| 20 | 280 | 176 | 330 | -- | -- |
| 25 | 280 | 176 | 330 | -- | -- |
| 32 | 280 | 176 | 330 | -- | -- |
| 50 | 300 | 190 | 445 | 4 | 18 |
| 65 | 360 | 200 | 475 | 4 | 18 |
| 80 | 365 | 210 | 500 | 8 | 18 |
| 100 | 390 | 245 | 560 | 8 | 18 |
| 150 | 460 | 275 | 605 | 8 | 22 |
| 200 | 537 | 330 | 686 | 8 | 22 |

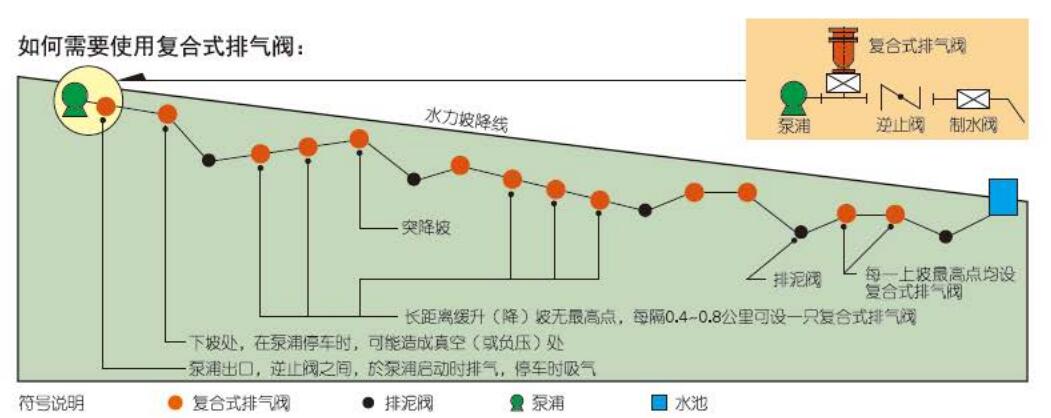

装置方位的选择
CARX复合式主动排气阀的装置方位直接影响着排气作用和管道的运行状态。设计人员在设计时，往往局限于部分最高点，排气阀装置方位有多种，只有对整个管道综合考虑，才能使排气作用达到最佳。常见的装置地址有以下几个方位：部分最高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。
装置总图
装置阐明
1、于装置前，请先检查并清除主体内的杂物。
2、在阀前装一只闸阀，以便下次的装置维修。阀假如装置于荫井内，应有满足空间以便容3、纳技术人员调整及保护作业。
4、若复合式主动排气阀装置于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
5、若排气阀地点管线送断水频繁，建议在排气阀前加装一个缓冲阀。
