称号：（BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X）液力自动控制阀
表1
详细信息
商品类型：BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X
适用介质：清水、污水
衔接方式：法兰
阀体原料：HT200、WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)
布局方式：蝶式
公称通径DN100~2000mm
压力规模：1.0、1.6、2.5Mpa
适用温度：0-120℃
商品规划优势：1. 阀门与水泵经过管内介质连锁，泵阀联动，无需人工干预，泵开阀开，泵停阀闭、2. 运用介质压力驱动，无需外接动力，节能降耗、可用40kg/cm2压力管网零走漏高要求体系3. 选用软硬组合两层密封技能，有用处理了大口径阀门的密封难题，可长时刻保证“0”走漏。
液力自动控制阀（BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X）
商品介绍：（BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X）液力自动控制阀
液力主动阀是我公司工程技能人员参照国内外同类型的领先商品进行规划。吸收微阻缓闭止回阀、液控止回蝶阀、多功用水利操控阀的基础上研发而成，是水泵操控阀的换代新商品。它兼具电动闸、电动蝶阀以及止回阀的功用，并经过快关弛缓闭的动作来消除水锤损害，维护水泵及管网系数安全。该阀是当时国内外布局最新颖、功用最领先、进行最牢靠的泵站新式操控设备，首要用于主动化给排水泵站的离心泵、冶金、石化、水司、市政、环保等职业供排水体系。

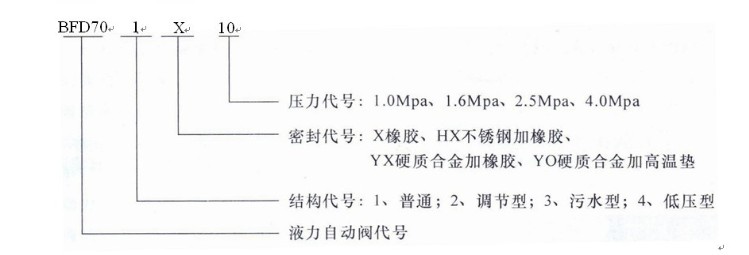

类型阐明：（BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X）液力自动控制阀
技能参数：（BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X）液力自动控制阀
|
称号 |
公称通径
（mm） |
适用温度℃ |
适用介质 |
流阻系数 |
最低作业压力（Mpa） |
|
参数 |
DN150-DN2000 |
0-120 |
泥污、污水
油品、海水 |
0.3-1.1 |
≥0.1 |
|
称号 |
关阀时刻
（可调） |
开阀时刻
（可调） |
布局长度规范 |
法兰规范 |
走漏量 |
|
参数 |
快关1-3秒
慢关5-90秒 |
20-60秒 |
GB2221-89 |
GB/T79-94 |
GB/T13927-92 |
首要资料：（BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X）液力自动控制阀
|
阀件称号 |
阀体 |
阀心 |
阀轴 |
密封面 |
填料 |
|
资料称号 |
球墨铸铁 |
球墨铸铁 |
不锈钢 |
丁腈橡胶 |
O形密封圈
柔性石墨 |
|
碳钢 |
碳钢 | ||||
|
不锈钢 |
不锈钢 |
首要功用：（BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X）液力自动控制阀
液力主动阀可用于离心水泵出口，具有截流止回、轻载启泵、消除水锤和流量调理等功用，可有用维护水泵和管网设备安全；阀门开度即可现场调查，有可长途数字显现，一起，还可输出4—20mA直流电流供计算机集中操控运用。
技能特色：
阻力小：选用换向阀操控技能，大阀板敞开度高，阻力小，阻力系数0.3—1.1；
体积小：阀体选用蝶式布局，体积只要同口径多功用水利操控阀的1/3—1/5；
分量轻：分量只要多功用水利操控阀的1/3—1/5；
寿命长：选用斜置密封幅，具有密封面磨损主动抵偿功用，运用寿命大幅延伸；
主动操控：阀门与水泵经过管内介质连锁，泵阀联动，无需人工干预，泵开阀开，泵停阀闭；
节能降耗：运用介质压力驱动，无需外接动力，节能降耗；
密封杰出：选用软硬组合两层密封技能，有用处理了大口径阀门的密封难题，可长时刻保证“0”走漏；
启闭轻松：大阀板选用偏疼布局，冲突力矩小，启闭轻松；
修理便利：操控体系零部件均外于阀体外面，调试简略，修理便利，可在线维修。
技能特色：
阻力小：选用换向阀操控技能，大阀板敞开度高，阻力小，阻力系数0.3—1.1；
体积小：阀体选用蝶式布局，体积只要同口径多功用水利操控阀的1/3—1/5；
分量轻：分量只要多功用水利操控阀的1/3—1/5；
寿命长：选用斜置密封幅，具有密封面磨损主动抵偿功用，运用寿命大幅延伸；
主动操控：阀门与水泵经过管内介质连锁，泵阀联动，无需人工干预，泵开阀开，泵停阀闭；
节能降耗：运用介质压力驱动，无需外接动力，节能降耗；
密封杰出：选用软硬组合两层密封技能，有用处理了大口径阀门的密封难题，可长时刻保证“0”走漏；
启闭轻松：大阀板选用偏疼布局，冲突力矩小，启闭轻松；
修理便利：操控体系零部件均外于阀体外面，调试简略，修理便利，可在线维修。
首要布局及作业原理：（BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X）液力自动控制阀
1、 本系列止回阀首要由阀体、液压缸、过滤器、针型阀、平衡锤及支架组成，用开选用双偏疼蝶型布局，阀门的敞开首要由介质在阀前与阀后的压力差完成，阻尼油缸起到可调理缓冲作用，蝶板在启闭过程中缩短了相对磨擦，然后延伸阀门的运用寿命和密封功用。
1、 本系列止回阀首要由阀体、液压缸、过滤器、针型阀、平衡锤及支架组成，用开选用双偏疼蝶型布局，阀门的敞开首要由介质在阀前与阀后的压力差完成，阻尼油缸起到可调理缓冲作用，蝶板在启闭过程中缩短了相对磨擦，然后延伸阀门的运用寿命和密封功用。
2、 本系列止回阀主工布局见图1 首要外形尺度见表1表2。
3、 阀门本体首要由阀体、蝶板、阀杆、多层次密封圈、锥销等零件组成。
4、 本系列止回阀的法兰衔接，契合《GB2555-2556通常用处管路法兰》的规则。布局长度契合GB12221《法兰衔接金属阀门布局长度》中的根本系列。

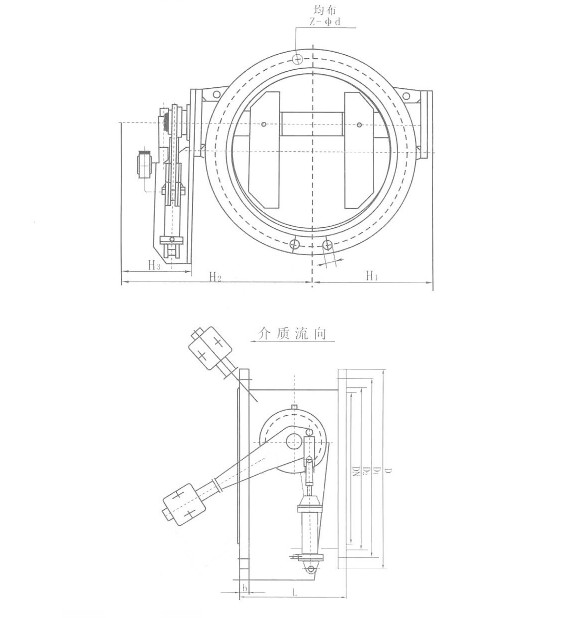

外形图及衔接尺度：（BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X）液力自动控制阀
表1 |
公称压力（MPa） |
DN（mm） |
L |
D |
D1 |
D2 |
b |
Z-φd |
H3 |
H2 |
H1 |
|
1.0 |
100 |
190 |
220 |
180 |
155 |
22 |
8-18 |
280 |
280 |
380 |
|
125 |
200 |
250 |
210 |
185 |
24 |
8-18 |
310 |
310 |
440 | |
|
150 |
210 |
285 |
240 |
210 |
24 |
8-23 |
370 |
370 |
490 | |
|
200 |
230 |
340 |
295 |
265 |
26 |
8-23 |
540 |
600 |
550 | |
|
250 |
250 |
395 |
350 |
320 |
28 |
12-23 |
600 |
700 |
630 | |
|
300 |
270 |
445 |
400 |
368 |
28 |
12-23 |
650 |
740 |
690 | |
|
350 |
290 |
505 |
460 |
428 |
30 |
16-23 |
710 |
800 |
780 | |
|
400 |
310 |
565 |
515 |
482 |
32 |
16-25 |
770 |
870 |
860 | |
|
450 |
330 |
615 |
565 |
532 |
32 |
20-25 |
830 |
920 |
910 | |
|
500 |
350 |
670 |
620 |
585 |
34 |
20-25 |
900 |
1000 |
980 | |
|
600 |
390 |
780 |
725 |
685 |
36 |
20-30 |
1090 |
1250 |
1070 | |
|
700 |
430 |
895 |
840 |
800 |
40 |
24-30 |
1200 |
1360 |
1220 | |
|
800 |
470 |
1010 |
950 |
905 |
44 |
24-34 |
1320 |
1480 |
1320 | |
|
900 |
510 |
1110 |
1050 |
1005 |
46 |
28-34 |
1420 |
1580 |
1430 | |
|
1000 |
550 |
1220 |
1160 |
1115 |
50 |
28-34 |
1550 |
1700 |
1550 | |
|
1200 |
630 |
1450 |
1380 |
1325 |
56 |
32-41 |
1780 |
1950 |
1800 | |
|
1400 |
710 |
1675 |
1590 |
1525 |
62 |
36-48 |
2000 |
2175 |
1980 | |
|
1600 |
790 |
1915 |
1820 |
1750 |
68 |
40-54 |
2250 |
2470 |
2150 | |
|
1800 |
870 |
2115 |
2020 |
1950 |
72 |
44-54 |
2450 |
2650 |
2350 | |
|
2000 |
950 |
2325 |
2230 |
2160 |
74 |
46-54 |
2700 |
2850 |
2550 | |
|
1.6 |
100 |
190 |
220 |
180 |
155 |
24 |
8-18 |
280 |
280 |
380 |
|
125 |
200 |
250 |
210 |
185 |
6 |
8-18 |
310 |
310 |
440 | |
|
150 |
210 |
285 |
240 |
210 |
28 |
8-23 |
370 |
370 |
490 | |
|
200 |
230 |
340 |
295 |
265 |
30 |
12-23 |
540 |
600 |
550 | |
|
250 |
250 |
405 |
355 |
320 |
32 |
12-25 |
600 |
700 |
630 | |
|
300 |
270 |
460 |
410 |
375 |
34 |
12-25 |
650 |
740 |
690 | |
|
350 |
290 |
520 |
470 |
435 |
38 |
16-25 |
710 |
800 |
780 | |
|
400 |
310 |
580 |
525 |
485 |
40 |
16-30 |
770 |
870 |
860 | |
|
450 |
330 |
640 |
585 |
545 |
44 |
20-30 |
830 |
920 |
910 |
表2
|
公称压力（MPa） |
DN（mm） |
L |
D |
D1 |
D2 |
b |
Z-φd |
H3 |
H2 |
H1 |
|
1.6 |
500 |
350 |
705 |
650 |
608 |
46 |
20-34 |
900 |
1000 |
980 |
|
600 |
390 |
840 |
770 |
718 |
54 |
20-41 |
1090 |
1250 |
1070 | |
|
700 |
430 |
910 |
840 |
788 |
54 |
24-41 |
1200 |
1360 |
1220 | |
|
800 |
470 |
1020 |
950 |
898 |
54 |
24-41 |
1320 |
1480 |
1320 | |
|
900 |
510 |
1120 |
1050 |
998 |
54 |
28-41 |
1420 |
1580 |
1430 | |
|
1000 |
550 |
1255 |
1170 |
1110 |
60 |
28-48 |
1550 |
1700 |
1550 | |
|
1200 |
630 |
1485 |
1390 |
1325 |
66 |
32-54 |
1780 |
1950 |
1800 | |
|
1400 |
710 |
1685 |
1590 |
1525 |
72 |
36-54 |
2000 |
2175 |
1980 | |
|
1600 |
790 |
1930 |
1820 |
1750 |
78 |
40-58 |
2250 |
2470 |
2150 | |
|
2.5 |
100 |
190 |
230 |
190 |
160 |
24 |
8-23 |
280 |
280 |
380 |
|
1250 |
200 |
270 |
220 |
188 |
28 |
8-25 |
310 |
310 |
440 | |
|
150 |
210 |
300 |
250 |
218 |
30 |
8-25 |
370 |
370 |
490 | |
|
200 |
230 |
360 |
310 |
278 |
34 |
12-25 |
540 |
600 |
550 | |
|
250 |
250 |
425 |
370 |
332 |
36 |
12-30 |
600 |
700 |
630 | |
|
300 |
270 |
485 |
430 |
390 |
40 |
16-30 |
650 |
740 |
690 | |
|
350 |
290 |
550 |
490 |
448 |
44 |
16-34 |
710 |
800 |
780 | |
|
400 |
310 |
610 |
550 |
505 |
48 |
16-34 |
770 |
870 |
860 | |
|
450 |
330 |
660 |
600 |
555 |
50 |
20-34 |
830 |
920 |
910 | |
|
500 |
350 |
730 |
660 |
610 |
52 |
20-41 |
900 |
1000 |
980 | |
|
600 |
390 |
840 |
770 |
718 |
56 |
20-41 |
1090 |
1250 |
1070 | |
|
700 |
430 |
955 |
875 |
815 |
60 |
24-48 |
1200 |
1360 |
1220 | |
|
800 |
470 |
1070 |
990 |
930 |
64 |
24-48 |
1320 |
1480 |
1320 | |
|
900 |
510 |
1180 |
1090 |
1025 |
66 |
28-54 |
1420 |
1580 |
1430 | |
|
1000 |
550 |
1305 |
1210 |
1140 |
68 |
28-58 |
1550 |
1700 |
1550 | |
|
1200 |
630 |
1525 |
1420 |
1350 |
72 |
32-58 |
1780 |
1950 |
1800 | |
|
1400 |
710 |
1750 |
1640 |
1560 |
78 |
36-65 |
2000 |
2175 |
1980 |
保管、装置、运用：（BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X）液力自动控制阀
1、 本止回阀应寄存在枯燥处，通路两头需关闭，长时刻寄存时应定时查看，加工外表每半年铲除尘垢，替换一次防锈油。
2、 装置前应细心核对运用情况是不是与本阀功用相符，并将阀门及管道清洁洁净。
3、 本阀应按图1所示方位装置。并注意介质活动方向。
4、 进行管路度试压时要将蝶板敞开。

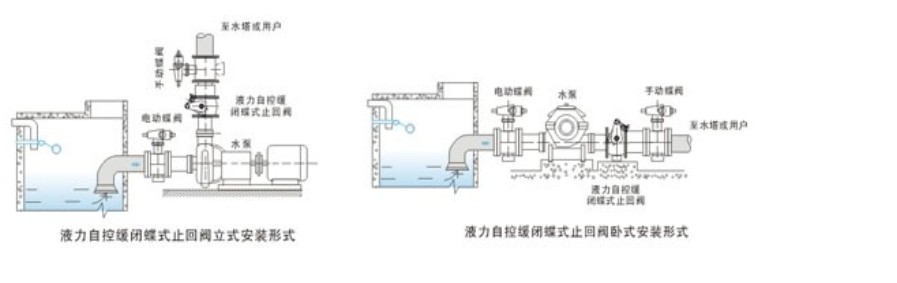

装置图：（BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X）液力自动控制阀
