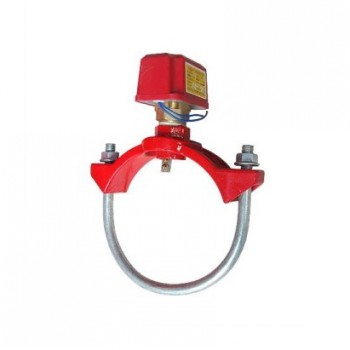

ZSJZ型马鞍式水流指示器

ZSJZ型马鞍式水流指示器

消防水流指示器主要用于自动喷水灭火系统，作为区域水流动时的转换成电信号，可以将电信号送至电控箱。消防水泵的控制开关作为自动报警和控制水源的启闭，是自动喷水灭火系统的主要部件之一。

马鞍式水流指示器 主要性能规范和技术参数
 最大工作压力：1.2Mpa        延迟时间：2~90s
 动作流量：>15~37.5L/min     不动作流量：<15L/min
 工作电压：DC24V             电流：0.5A
 耗电量：<200mA(报警时)      控制容量：10W
1. 适用管路公称通径规格为DN50、DN65、DN80、DN100、DN125、DN150和DN200七种。
2. 与管路连接方式有ZSJZ·F法兰式、ZSJZ·M马鞍式和ZSJZ·R，螺纹式多种连接方式。
3. 产品标准：GB5135—2003《自动喷水灭火系统第7部分，水流指示器》。

马鞍式水流指示器 安装与使用：
1. 自动喷水灭火系统管路必须进行冲洗，清除管道杂物、污垢和焊渣、毛刺后方可安装。
2. 水流指示器必须安装在前后同一公称通径管道长度5倍的管路中。
3. 安装应注意水流方向和产品上水流箭头指示方向一致，一般安装在水平管路上，如必须安装在垂直管路上时，应先注意测试杠规定的流量时是否动作和复位。
4. ZSJZ型水流指示器为常闭式，接线时接图所示：十红色线为NO，一黑色线C为动触点。
5. ZSJZ·F法兰连接式水流指示器连接尺寸符合JB>q法兰尺寸1.6Mpa的规定。（www.bjglvalve.com）
